友情鏈接：
Copyright 2011-2015 ? CQHC Co.,Ltd. All rights reserved . Design by JadeBox 渝ICP備15002183號(hào)
材料品號(hào)：U75V
產(chǎn)品理化檢測(cè) ：
原材料化學(xué)成分檢測(cè) 在專業(yè)訂制材料上取樣，采用直讀光譜對(duì)樣品進(jìn)行化學(xué)成分分析，檢測(cè)結(jié)果如下表：
|
|
化學(xué)成分 （％） |
|||||||
|
化學(xué)元素 |
C |
Si |
Mn |
Cr |
S |
P |
V |
Cu |
|
原材料 |
0.76 |
0.70 |
0.52 |
0.024 |
0.0038 |
0.0129 |
0.043 |
0.041 |
金相組織檢測(cè)：
產(chǎn)品經(jīng)熱處理淬火、回火后，在刀片的不同位置切取金相試樣，檢測(cè)刀片的金相組織。附取樣位置示意圖（藍(lán)色、紅色刀片共用）
|
|
取樣部位 sampling point |
金相組織 metallographic structure |
晶粒度 Grain size |
硬度（HRC） Hardness( HRC) |
|

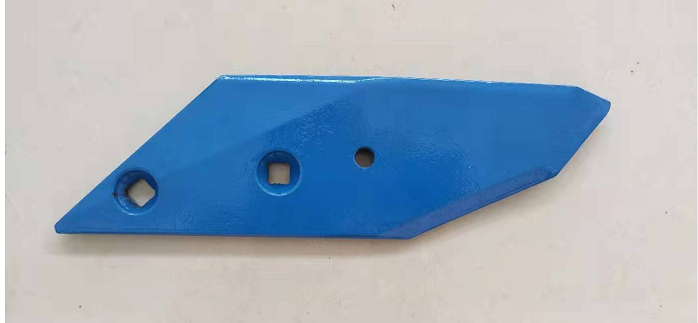

藍(lán)色刀片 |
本體最大厚度處 The maximum thickness of the body |
隱晶馬氏體+少量殘奧 Cryptocrystalline martensite, a small amount of retained austenite |
9.5～10.0級(jí) |
52.3 52.0 52.6；
|
|
尾部 （最薄處） The tail (the thinnest part) |
隱晶馬氏體+少量殘奧 Cryptocrystalline martensite, a small amount of retained austenite |
9.5～10.0級(jí) |
53.5；54.0；54.1； |
|
|
堆焊層 Surfacing layer |
萊氏體+骨骼狀合金碳化物 Ledeburite, bone shape alloy carbide |
/ |
59.5～63.0 |
|
|

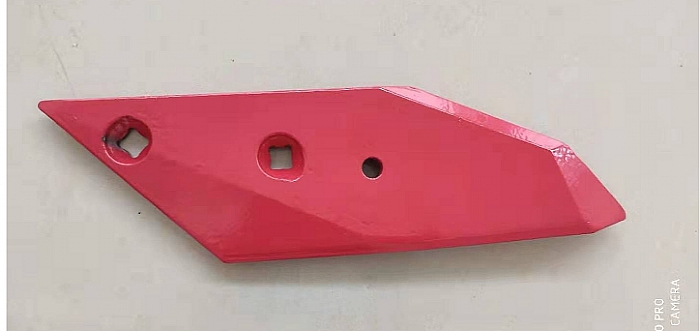

紅色刀片 Red blade |
本體最大厚度處 The maximum thickness of the body |
隱晶馬氏體+少量殘奧 Cryptocrystalline martensite, a small amount of retained austenite |
9.5～10.0級(jí) |
55.4 ； 54.6 ； 54.8； |
|
尾部 （最薄處） The tail (the thinnest part) |
隱晶馬氏體+少量殘奧 Cryptocrystalline martensite, a small amount of retained austenite |
9.5～10.0級(jí) |
56.0；56.5；56.3； |
|
|

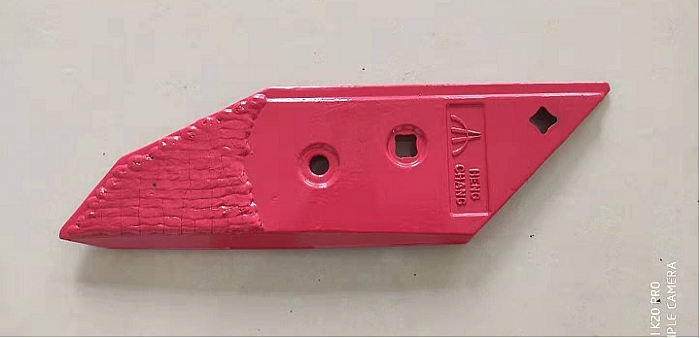

堆焊層 Surfacing layer |
萊氏體+骨骼狀合金碳化物 Ledeburite, bone shape alloy carbide |
/ |
59.5～62.0 |
恒昌農(nóng)具制造有限公司通過先進(jìn)的熱處理設(shè)備和不同的熱處理工藝，最終使試制的大型農(nóng)機(jī)用刀片獲得了在高硬度狀態(tài)下，保持極細(xì)晶粒度的隱晶馬氏體+極少量殘余奧氏體的金相組織。使刀片在保證高硬度高耐磨性的前提下，具有良好的沖擊韌性。
查看完整的犁尖理化檢測(cè)報(bào)告，請(qǐng)點(diǎn)擊以下鏈接:
http://gybxw.cn/readnews.asp?id=222
