一、簡述：
重慶市恒昌農具制造有限公司為了不斷地提升公司在農業(yè)機械制造行業(yè)的企業(yè)形象，充分發(fā)揮公司現有的生產制造能力和技術開發(fā)水平，開拓新的農機市場，由微耕機向大田農機轉型調整，為此開展了對國外大田農機刀片的試制工作。
試制材料：U75V

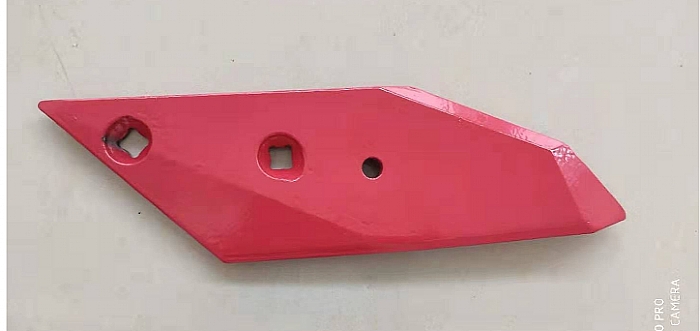

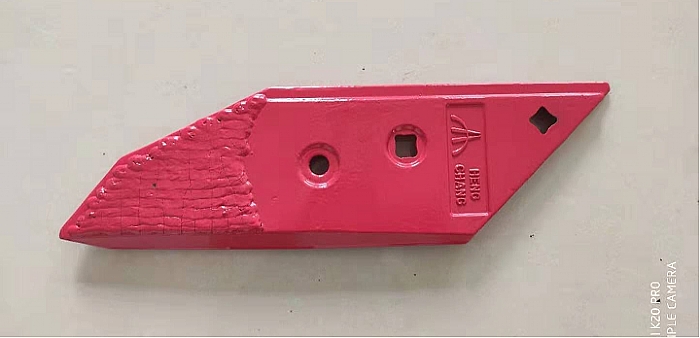

試制產品外貌（見下圖）
1.1刀片正面圖

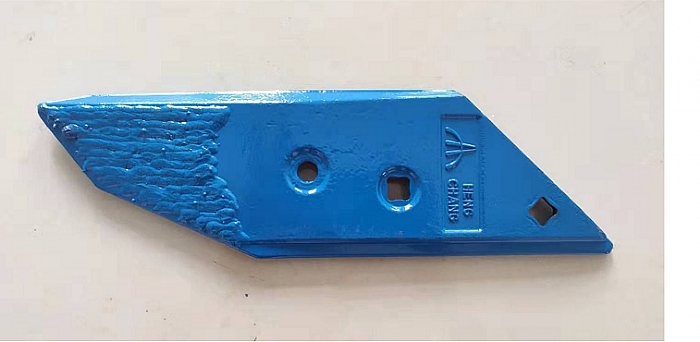

1.2刀片背面圖及標識
二， 制產品理化檢測
2.1 原材料化學成分檢測：
在專業(yè)訂制材料上取樣，采用直讀光譜對樣品進行化學成分分析，檢測結果如下表：
|
|
化學成分 （％） |
|||||||
|
化學元素 |
C |
Si |
Mn |
Cr |
S |
P |
V |
Cu |
|
原材料 |
0.76 |
0.70 |
0.52 |
0.024 |
0.0038 |
0.0129 |
0.043 |
0.041 |
三，金相組織檢測：

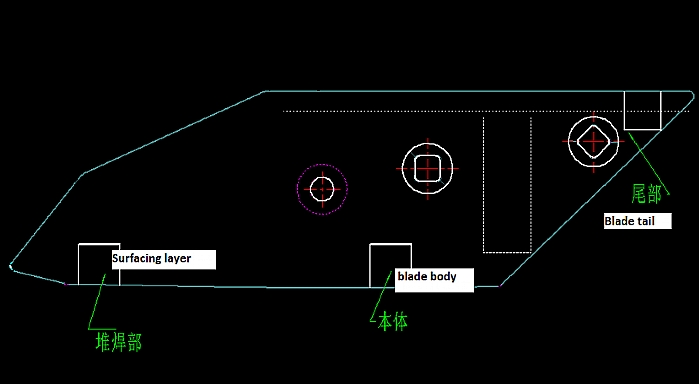

3.1 藍色刀片：試制產品經熱處理淬火、回火后，在刀片的不同位置切取金相試樣，檢測刀片的金相組織。附取樣位置示意圖（藍色、紅色刀片共用）。

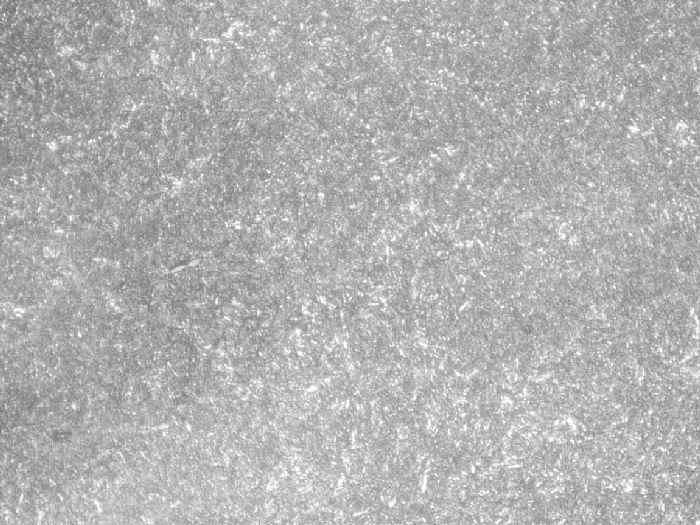

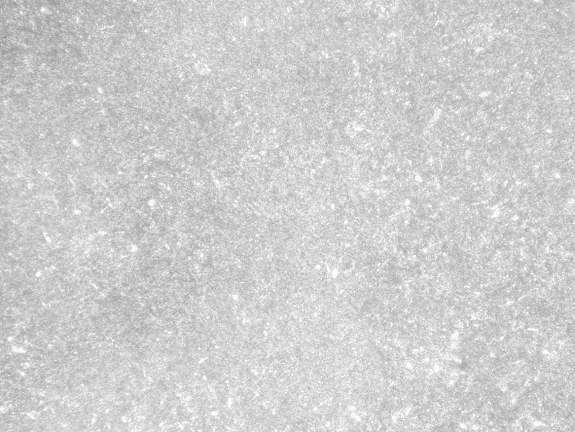

3.1.1 刀片金相組織： 回火隱晶馬氏體 + 少量殘余奧氏體； 在100倍的視場下觀察，可見 金屬在鍛壓時的金屬內部流向。圖一，二所示。
3.1.2晶粒度評級：9.5-10.0級

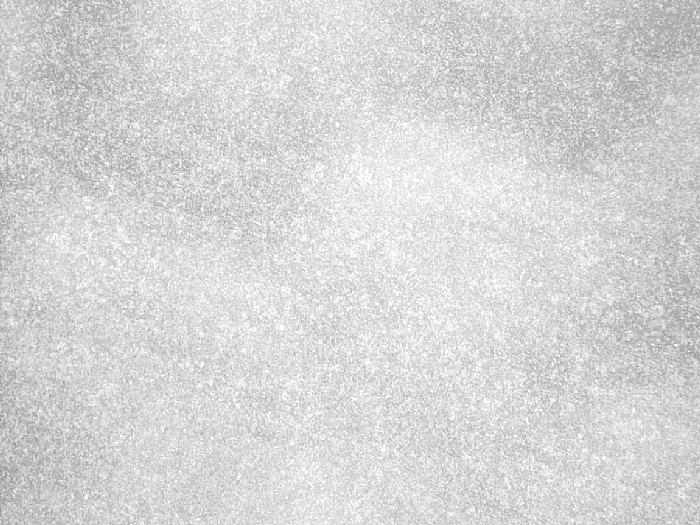

圖一
圖二
3.1.3脫碳層深度檢測：0.20mm(半脫碳）

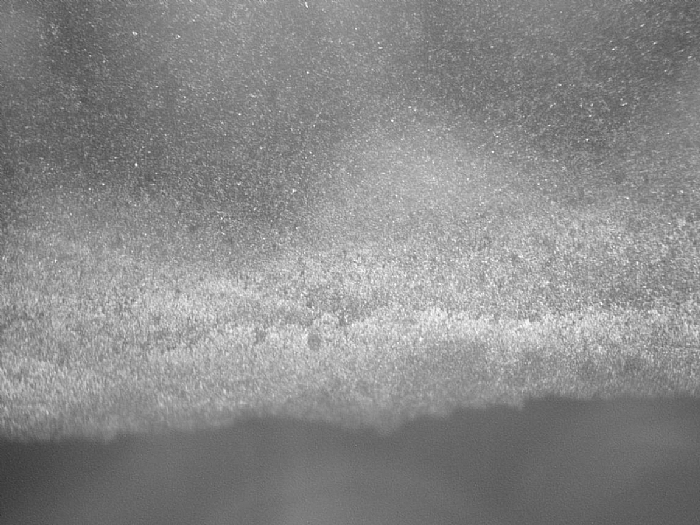

圖三
3.1.4 刀片本體硬度測試： 52.3；52.0； 52.6HRC
3.1.5堆焊層金相組織檢測：

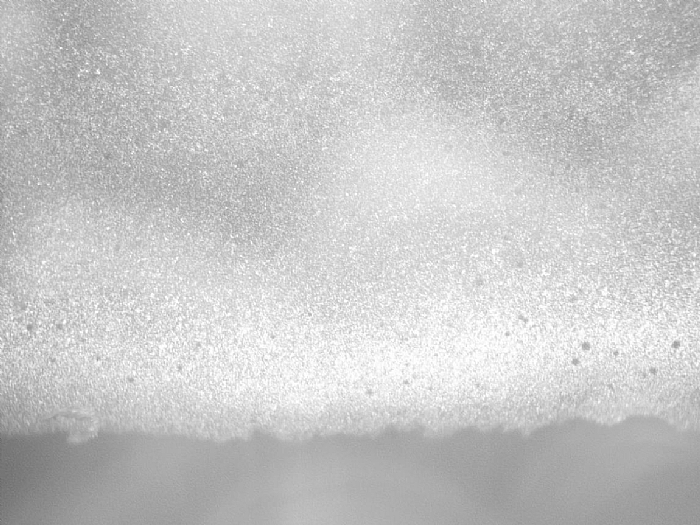

基體為萊氏體組織，熔合線附近組織為：萊氏體+骨骼狀分布的合金碳化物；圖四所示。
3.1.6堆焊層厚度檢測：2.62mm;
3.1.7堆焊層硬度檢測：堆焊層表面硬度：59.5HRC；堆焊層心部硬度：63.5HRC；

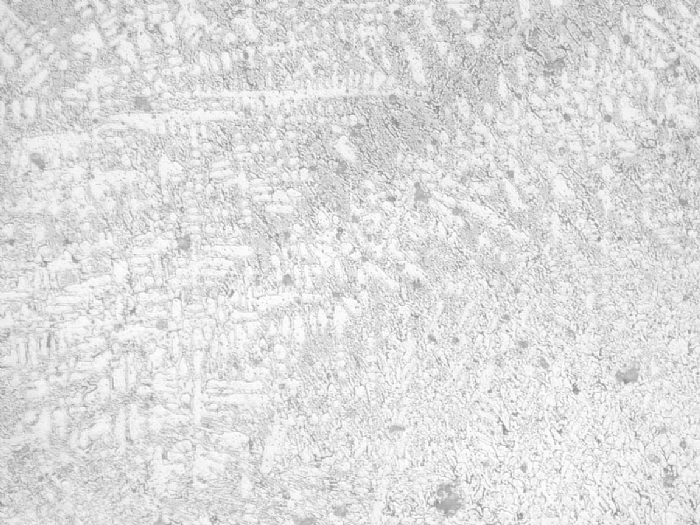

圖四
3.2紅色刀片：試制產品經熱處理淬火、回火后，在刀片的不同位置切取金相試樣，檢測金相組織。 取樣位置見3.1附圖。
3.2.1 刀片金相組織： 回火隱晶馬氏體 + 少量殘余奧氏體；在100倍的視場下觀察，可見金屬在鍛壓時的金屬內部流向。圖五，六所示。
3.2.2晶粒度評級：9.5-10.0級。
圖五
圖六

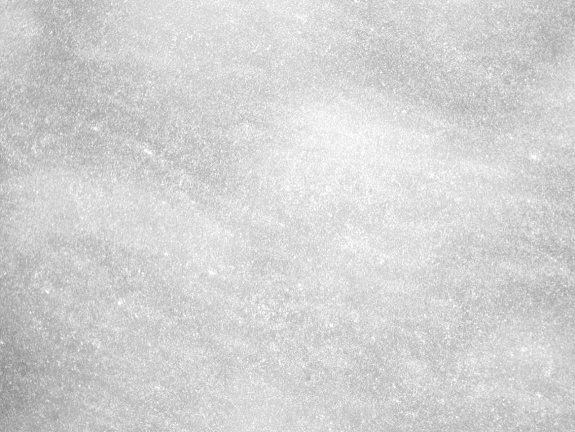

3.2.3脫碳層深度檢測：0.25mm(半脫碳）
圖七
3.2.4 刀片本體硬度測試： 55.4 54.6 54.8HRC；
3.2.5堆焊層金相組織檢測：
基體為萊氏體組織，熔合線附近組織為：萊氏體+骨骼狀分布的合金碳化物；圖八所示。

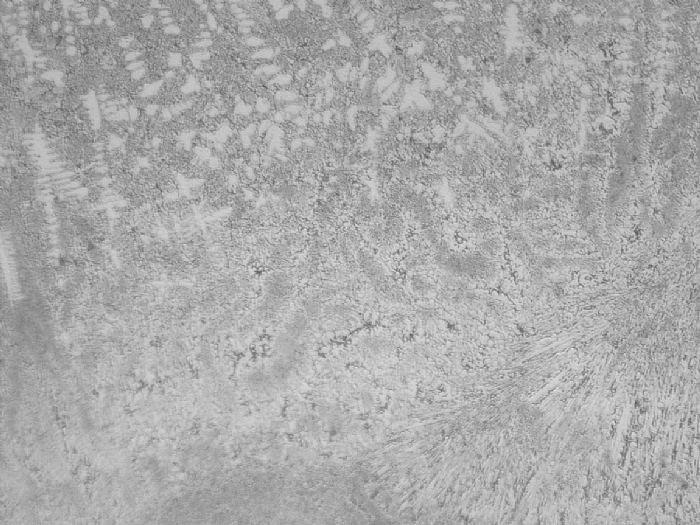

圖八
3.2.6 堆焊層厚度檢測：2.7mm;
3.2.7 堆焊層硬度檢測：
堆焊層表面硬度：59.5HRC；
堆焊層心部硬度：62.0HRC；
四，試制刀片不同取樣部位晶粒度、組織及硬度對比
|
|
取樣部位 |
金相組織 |
晶粒度 |
硬度（HRC） |
|
藍色刀片 |
本體最大厚度處 |
隱晶馬氏體+少量殘奧 |
9.5～10.0級 |
52.3 52.0 52.6；
|
|
尾部 （最薄處） |
隱晶馬氏體+少量殘奧 |
9.5～10.0級 |
53.5；54.0；54.1； |
|
|
堆焊層 |
萊氏體+骨骼狀合金碳化物 |
/ |
59.5～63.0 |
|
|
紅色刀片 |
本體最大厚度處 |
隱晶馬氏體+少量殘奧 |
9.5～10.0級 |
55.4 ； 54.6 ； 54.8； |
|
尾部 （最薄處） |
隱晶馬氏體+少量殘奧 |
9.5～10.0級 |
56.0；56.5；56.3； |
|
|
堆焊層 |
萊氏體+骨骼狀合金碳化物 |
/ |
59.5～62.0 |
-
五， 分析意見
4.1恒昌農具制造有限公司通過先進的熱處理設備和不同的熱處理工藝，最終使試制的大型農機用刀片獲得了在高硬度狀態(tài)下，保持極細晶粒度的隱晶馬氏體+極少量殘余奧氏體的金相組織。使刀片在保證高硬度高耐磨性的前提下，具體有一定的沖擊韌性。
4.2因試制刀片所用材料與原裝材料不同，試制產品的最終使用性能有待在實際使用過程中進行驗證。
4.3本刀片送攀鋼研究院測試斷裂韌性，報告附后。
